看完这五招,90%的液位测量问题都能解决
首页 > 行业新闻

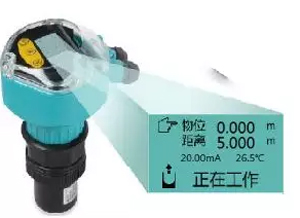

   超声波液位计,由于采用非接触式的测量,可直接安装于被测介质上方,广泛用于各种液体(如污水处理、腐蚀性液体测量)和固体物料高度的测量。 今天来讲一讲超声波液位计经常出现的故障及解决技巧。








  第一种:进入盲区
  故障现象
  出现满量程或者任意数据。





  故障原因
  超声波液位计都有盲区,一般5米以内量程,盲区是0.3-0.4米。10米以内量程是0.4-0.5米。进入盲区后,超声波会出现任意的数值,不能正常工作。
  解决技巧
  安装的时候就要考虑盲区的高度,安装好之后探头离最高水位之间的距离必须大于盲区。
  第二种:搅拌影响
  现场容器里面有搅拌,液体波动比较大,影响超声波液位计的测量。




  故障现象
  无信号或者数据波动厉害。
  故障原因
  超声波液位计说的测量几米距离,都是指平静的水面。比如5米量程的超声波液位计,一般是指测量平静的水面最大距离是5米,实际出厂会做到6米。遇到容器里面有搅拌的情况下,水面不是平静的,反射信号会减弱到正常信号的一半以下。
  解决技巧
  选用更大量程的超声波液位计,如果实际量程是5米,那就要用10米或者15米的超声波液位计来测量。如果不换超声波液位计,而且罐子内液体无粘性,还可以安装导波管,把超声波液位计探头放在导波管内测量液位计高度,因为导波管内的液面基本是平稳的。建议把二线制超声波液位计改为四线制的。    第三种:液体表面有泡沫




  故障现象
  超声波液位计一直在搜索,或者显示“丢波”状态。
  故障原因
  泡沫会明显吸收超声波,导致回波信号非常弱。因此当液体表面40-50%以上面积覆盖了泡沫,超声波液位计发射的信号就被会吸收绝大部分,造成液位计接收不到反射的信号。这个跟泡沫的厚度没有太大关系,主要跟泡沫的覆盖面积有关。
  解决技巧
  安装导波管,把超声波液位计探头放在导波管内测量液位计高度,因为导波管内的泡沫会减少很多。或者更换为雷达液位计来测量,雷达液位计对5厘米以内的泡沫都可以穿透。

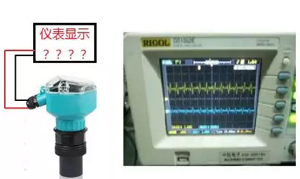

  第四种:现场有电磁干扰




  超声波液位计数据无规律跳动,或者干脆显示无信号。
  故障原因
  工业现场会有很多电动机、变频器还有电焊都会对超声波液位计测量造成影响。电磁干扰会超过探头接收到的回波信号。
  解决方法
  超声波液位计必须可靠接地,接地后,电路板上的一些干扰,会通过地线跑掉。而且这个接地是要单独接地,不能跟其他设备共用一个地。电源不能跟变频器、电动机同一个电源,也不能从动力系统电源上直接引电。安装地点要远离变频器、变频电动机、大功率电动设备。如果不能远离,就要在液位计外面装金属的仪表箱来隔绝屏蔽,这个仪表箱也要接地。

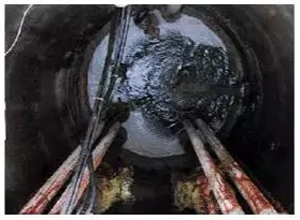

  第五种:温度影响
  现场水池或者罐子内温度高,影响超声波液位计测量。
  故障现象
  水面离探头近的时候可以测量到,水面离探头远就测量不到。水温低的时候超声波液位计测量都正常,水温高了超声波液位计就测量不到。
  故障原因
  液体介质在30-40℃以下一般不会产生蒸汽和雾气,超过这个温度容易产生蒸汽或雾气,超声波液位计发射的超声波在发射过程中穿过蒸汽会衰减一次,从液面反射回来的时候又要衰减一次,造成最后回到探头的超声波信号很弱,所以测量不到。而且在这种环境下,超声波液位计探头容易结水珠,水珠会阻碍超声波的发射和接收。
  解决技巧
  要把量程加大,实际罐子高度是3米,要选择6米-9米的超声波液位计。可以减少或削弱蒸汽或者雾气对测量的影响。探头要用聚四氟乙烯或者PVDF做,做成物理密封型的,这样的探头发射面上不容易凝结水珠。其他材质的发射面,水珠都比较容易凝结。
